| 一款沉香加热功能家用空气净化器的设计 |
| 2019-06-20 14:17 |
|
1、沉香有众多利用领域，这次的发明设计针对沉香的可加热性进行设计。产品设计一种具有沉香加热功能的家用空气净化器的特征在于，安装在底座上的空气进化器本体的一侧边设置有进风口，另一侧边设置有出风口，顶部设置有支撑板。支撑板的顶部两侧边分别设置有侧板（侧板1和侧板2），且侧板顶部各自设置有顶盖。在空气进化器本体顶部支撑板的顶部且位于两侧板之间处安装有PTC加热组件，且该加热组件的顶部设置有格栅板。在格栅板的上方且位于两侧板之间设置有沉香盖板。两侧板、格栅板和沉香盖板之间构成沉香加热腔。另外，在空气进化器本体顶部支撑板的顶部一侧设置有DMC控制器，且该控制器靠近侧板的一侧边设置有微型风机，微型风机远离DMC控制器的一侧设置有风管，且风管远离微型风机的一端贯穿于侧板1并延伸至沉香加热腔内部，侧板2上贯穿设置有连接管，且连接管的一端贯穿于侧板2并延伸至沉香加热腔内部，连接管远离沉香加热腔的一端设置有连接环，连接环的底部设置有分流板，且分流板位于出风口远离进风口的一侧边，分流板上开设有若十扩散孔，底座的底部对称设置有垫块。
在装置中，顶盖靠近侧板1的一侧边设置有铰链，且顶盖与侧板1通过铰链进行活动连接，顶盖的底部设置有密封垫。
在装置中，风管与侧板1以及连接管与侧板2的连接处均设有密封环。
在装置中，分流板的底部设置有支撑块，支撑块的底部与底座的顶部一侧连接。
在装置中，底座靠近空气净化器本体的一侧边均设置有固定块。
在装置中，垫块的底部均设置有移动轮。
通过支撑板的顶部且位于侧型风机在风管与连接管的作用下，将沉香加热腔内的沉香香味传输到分流板上，通过空气净化器本体上的出风口产生的风将香味经由扩散孔进行扩散，很好地解决了现有空气净化器沉香加热后香味扩散不佳的问题，更好地满足了人们的需求。
此外，顶盖靠近侧板1的一侧边设置有铰链，且顶盖与侧板1通过铰链进行活动连接，顶盖的底部设置有密封垫，便于对沉香进行更换的同时也保证了结构的密封性。
风管与侧板1以及连接管与侧板2的连接处均设有密封环，确保结构的密封性。分流板的底部设置有支撑块，支撑块的底部与底座的顶部一侧连接，提供稳定的支撑，确保了分流板的稳定性。底座靠近空气净化器本体的一侧边均设置有固定块，起固定作用，确保空气净化器的稳定性。垫块的底部均设置有移动轮，便于移动，节省人力也方便使用。
2、大体的产品结构图

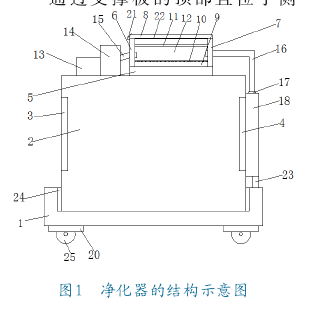

（如图1）是本净化器的结构示意图；图2是本净化器的分流板侧面示意图。图中：1为底座、2为空气净化器本体、3为进风口、4为出风口、5为支撑板、6为侧板1, 7为侧板2, 8为顶盖、9为PTC加热组件、10为格栅板、11为沉香盖板、12为沉香加热腔、13为DMC控制器、14为微型风机、15为风管、16为连接管、17为连接环、18为分流板、19为扩散孔、20为垫块、21为铰链、22为密封垫、23为支撑块、24为固定块、25为移动轮。
3、结语
通过对家用空气净化器本体的改良设计，在支撑板的顶部且位于侧板1与侧板2之间设置有PTC加热组件，PTC加热组件的顶部设置有格栅板，格栅板的上方且位于侧板1与侧板2之间设置有沉香盖板，侧板1、侧板2、格栅板和沉香盖板之间构成沉香加热腔，通过PTC加热组件对沉香进行加热，然后通过微型风机在风管与连接管的作用下，将沉香加热腔内的沉香香味传输到分流板上，通过空气净化器本体上的出风口产生的风将香味经由扩散孔进行扩散，很好地解决了现有空气净化器沉香加热后香味扩散不佳的问题，更好地满足了人们的需求。文章来自设计发明《一种具有沉香加热功能的家用空气净化器》，略做修改，内容来自相关专业平台，如有侵权请联系，我方必定最快时间进行删除，永发沉香特此声明。
|
|
